ООО «ПОЛИМЕРТОРГ»
POLYMERTORG, LLC
ул. Маяковского, д. 26, комн. 1
220006, г. Минск
Республика Беларусь

т. +375 17 343 11 68
т. +375 17 316 09 14
ф. +375 17 316 09 19
mail@polymer.by
www.polymer.by

ДЛЯ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

MANNTEK CL 60

Суперконцентрат добавки для придания липкости (полиизобутилена)
Производитель: MANNTEK (Южная Корея)

Описание

MANNTEK CL 60 – это концентрат, представляющий специальную смесь полиизобутилена (ПИБ) и линейного полиэтилена низкой плотности (ЛПЭНП).

Применение

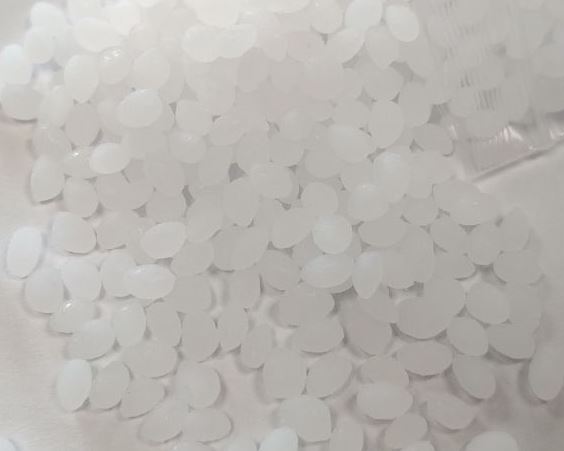

MANNTEK CL 60 используется в качестве добавки для повышения липкости (адгезии) при производстве стретч-пленок как выдувным (рукавным), так и плоскощелевым (каст) методом. MANNTEK CL 60 поставляется в виде твердых гранул сферической формы, характеризующихся хорошей сыпучестью.
Состав MANNTEK CL 60 позволяет использовать концентрат для повышения липкости ЛПЭНП стретч-пленок. Такие пленки могут использоваться для оборачивания пищевых продуктов, паллет или тюков соломы (силосная пленка).
Рекомендуется использовать MANNTEK CL 60 в смеси с полимерами, которые не содержат скользящих добавок и антиблоков. ПИБ, содержащийся в материале MANNTEK CL 60, мигрирует на поверхность пленки, и никакие компоненты не должны замедлять или препятствовать этой миграции.
Липкость поверхности пленки достигается после миграции ПИБ, которая обычно происходит в течение 1-3 дней (24-72 ч) после экструзии, в зависимости от структуры пленки и содержащихся в ней компонентов.
По сравнению с рядом аналогов, предлагаемых на рынке, добавка MANNTEK CL 60 обладает более высокой стойкостью к УФ-излучению, сохраняет свою эффективность даже при пониженных (отрицательных) температурах, является менее "шумной".

Рекомендуемая дозировка

Рекомендуемая дозировка MANNTEK CL 60 зависит от особенностей процесса экструзии:
При получении однослойных выдувных (рукавных) пленок: 5-7%. В зимний период дозировку рекомендуется увеличивать до 7-9%.
При получении однослойных плоскощелевых (каст) пленок: 2-4%. В зимний период дозировку рекомендуется увеличивать до 4-6%.
Следует отметить, что добавка MANNTEK CL 60 начинает действовать уже при дозировке от 2%, поэтому каждый производитель должен выбирать оптимальную для себя дозировку добавки исходя из требований, которые он предъявляет к готовой продукции.
При получении многослойных пленок MANNTEK CL 60 вводится в один или оба внешних слоя. Дозировка добавки в каждом слое зависит от толщины пленки, скорости охлаждения и требований к готовой пленочной продукции.
Возможная структура сенажных (агростретч) и стретч пленок с применением материала MANNTEK CL 60 (толщина 20-30 мкм):

Для достижения эффекта липкости пленки после ее изготовления (процесс "созревания" пленки) необходимо выдержать ее при температуре 25°C в течение 72 часов или при температуре 30°C в течение 48 часов. Выдержка пленки необходима для миграции добавки на ее поверхность и достижения оптимального эффекта липкости.
Марка MANNTEK CL 60 является эффективной, если она используется в смеси с полимерами с плотностью до 922 кг/м³. В случае получения многослойных пленок плотность материала внутреннего (центрального) слоя должна быть выше, чем плотность наружного (коркового) слоя, в который вводится добавка MANNTEK CL 60.

Технические параметры

Данные, указанные в таблице, являются ориентировочными, не расценивать их как спецификацию.

Хранение и обращение

MANNTEK CL 60 должен храниться при температуре ниже 30°C. Материал рекомендуется хранить в сухом и прохладном помещении, предотвращая прямое воздействие солнечного света, а также вдали от источников тепла.

С этой маркой часто приобретают:

ЛИНЕЙНЫЙ ПОЛИЭТИЛЕН
МЕТАЛЛОЦЕНОВЫЙ ЛИНЕЙНЫЙ ПОЛИЭТИЛЕН

Новости по марке:

КОНЦЕНТРАТ ПОЛИИЗОБУТИЛЕНА PIB MASTERBATCH CL 60 КОМПАНИИ MANNTEK
